Hastane Chiller Sistemleri: Hasta Güvenliğinden Enerji Verimliliğine Kritik Detaylar

Hastane chiller sistemleri nasıl sorusunun cevabı, yalnızca konforu değil, hasta güvenliğini ve operasyonel sürekliliği doğrudan etkileyen bir mühendislik disiplinidir. Hastane chiller sistemleri nasıl olmalı? Bu sorunun arkasında, sadece konforlu bir ortam yaratmak değil, aynı zamanda hayat kurtaran bir altyapı kurmak yatıyor. Ameliyathanelerde ter döken cerrahların serin kalması, yoğun bakım ünitelerinde hassas cihazların sorunsuz çalışması, laboratuvarlarda doğru sonuçlar alınması… Hepsi doğru tasarlanmış bir chiller sistemine bağlı. İstanbul’daki bir özel hastanenin 2023 verileri, bu gerçeği acımasızca gözler önüne seriyor: Chiller sistemindeki %10’luk verim kaybı, yıllık enerji maliyetlerine tam 180.000 TL ek yük getiriyor. Rakamlar, sistem seçiminin ne kadar kritik olduğunu açıkça gösteriyor. Pratikte gördüğümüz kadarıyla, hastanelerde chiller sistemleriyle ilgili en büyük sıkıntılar hijyen, enerji verimliliği ve kesintisiz çalışma konularında ortaya çıkıyor. Örneğin, bir üniversite hastanesinde yapılan inceleme, merkezi chiller sisteminin yıllık bakım maliyetlerinin 45.000 TL’ye ulaştığını gösterdi. Bu maliyetin %60’ı filtre değişimi ve su kimyasalına gidiyor. Aslında bu veriler, ilk yatırım maliyetinin ötesine bakmamız gerektiğini, sistemin tüm yaşam döngüsü boyunca ne kadar masraf çıkaracağını hesaplamamız gerektiğini gösteriyor.

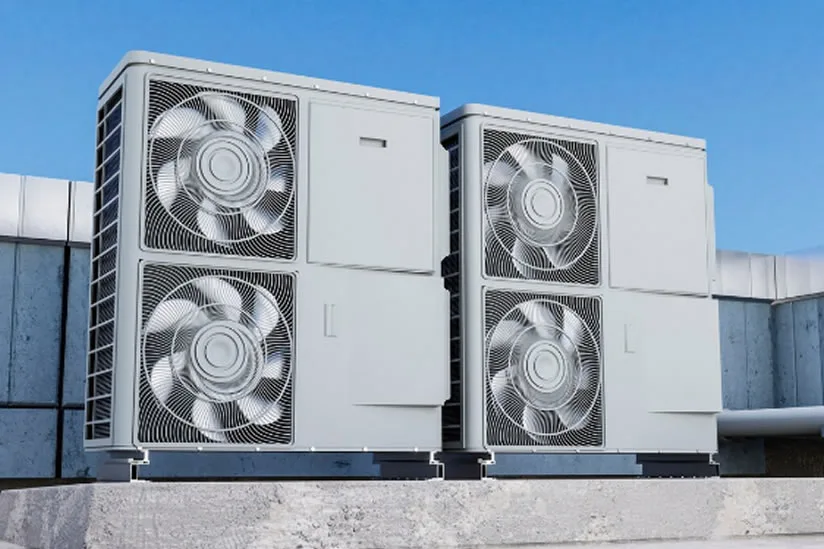

Tasarımın Temel Taşları: Mühendislikten Çok Daha Fazlası

Hastane chiller sistemleri nasıl tasarlanmalı? Bu sorunun cevabı dört ana noktada gizli: kapasite hesaplaması, hijyen gereksinimleri, yedeklilik ve enerji verimliliği. Bir hastanenin soğutma yükünü belirlerken göz ardı edilmemesi gereken bazı kritik noktalar var:

• Ameliyathaneler ve yoğun bakım üniteleri 24 saat çalışmak zorunda
• Laboratuvar cihazları beklenmedik ısı yükleri oluşturabiliyor (MRI cihazları 10-15 kW ısı üretebiliyor)
• Hasta odalarının doluluk oranları sürekli değişkenlik gösteriyor
• Sterilizasyon alanlarının yüksek nem yükü, sistem üzerinde ekstra baskı yaratıyor
• İstanbul gibi sıcak iklimlerde dış ortam sıcaklıkları 35°C’yi aştığında sistem zorlanabiliyor

Kapasite hesaplamasında kullanılan temel formüller şöyle:

Hastane chiller sistemlerinin nasıl çalıştığını anlamak için hijyenik tasarımın inceliklerine de bakmak gerekiyor. ASHRAE 170 standardı, bu konuda net kurallar koyuyor:

• Boru malzemesi olarak paslanmaz çelik (AISI 316L) veya bakır kullanılmalı
• Soğuk su sıcaklığı 7-12°C, sıcak su ise 45-50°C arasında tutulmalı
• Su kalitesi sıkı kontrol altında: Bakteri sayısı 100 CFU/ml’nin altında olmalı (Legionella riski için)
• Filtreleme sistemi 5 mikron hassasiyetinde olmalı
• Kimyasal dozajda pH 7.5-8.5, klor seviyesi 0.2-0.5 ppm arasında tutulmalı

Teknoloji Seçimi: Merkezi Sistem mi, Hibrit Çözüm mü?

Hastane chiller sistemleri nasıl seçilmeli? Bu sorunun cevabı, hastanenin büyüklüğüne ve ihtiyaçlarına göre değişiyor. 2024 verilerine göre Türkiye’deki hastanelerin %68’i merkezi chiller sistemlerini tercih ederken, %22’si vrf sistemleriyle entegre çözümler kullanıyor. Her iki yaklaşımın da artıları ve eksileri var:

Hastane chiller sistemleri nasıl optimize edilir? Enerji verimliliği odaklı tasarım burada devreye giriyor. İstanbul’daki bir eğitim hastanesinde uygulanan free-cooling sistemi, yıllık enerji tüketimini %28 oranında azalttı. Bu sistem, dış ortam sıcaklığının 10°C’nin altında olduğu durumlarda mekanik soğutma yerine dış havayı kullanıyor. Isı geri kazanım üniteleriyle entegre edilen chiller sistemleri ise ameliyathanelerden atılan ısının %70’ini yeniden kullanarak sıcak su ihtiyacını karşılıyor. Uygulamada bu durum, hem enerji tasarrufu sağlıyor hem de sistemin genel verimliliğini artırıyor.

Karşılaşılan Sorunlar ve Çözüm Yolları: Pratikte Yaşananlar

Hastane chiller sistemlerinde karşılaşılan sorunlar genellikle tasarım hataları veya bakım eksikliklerinden kaynaklanıyor. 2023 yılında Türkiye’deki hastanelerde yapılan bir araştırma, en sık karşılaşılan sorunları ve çözüm önerilerini şöyle sıralıyor:

• Dengesiz su debisi: Hidronik balans vanalarıyla çözülebilir. Bir devlet hastanesinde yapılan balans ayarı sonrası enerji tüketimi %15 düştü. İşin püf noktası, her noktaya doğru miktarda suyun ulaşmasını sağlamak.
• Legionella riski: UV sterilizasyon ve periyodik su dezenfeksiyonu şart. ASHRAE 188 standardı, aylık su testlerini zorunlu kılıyor. Kesin olmamakla birlikte, bazı hastanelerde bu testlerin aksatıldığını gözlemledik.
• Kondenser kirliliği: Hava soğutmalı kondenserlerde 3 ayda bir temizlik yapılmalı. Su soğutmalı sistemlerde ise kule bakımı haftalık olarak kontrol edilmeli. Bu noktada ihmal, sistemin verimini hızla düşürüyor.
• Kompresör arızaları: Titreşim analizi ve yağ analizi ile önleyici bakım yapılmalı. Bir özel hastanede uygulanan titreşim izleme sistemi, kompresör arızalarını %90 oranında önceden tespit etti. Erken müdahale, büyük masrafları önlüyor.
• Enerji verimliliği düşüklüğü: Değişken hız sürücüleri (VSD) kullanımıyla çözülebilir. Örneğin, 400 kW’lık bir chillerde VSD uygulaması, yıllık 85.000 kWh enerji tasarrufu sağladı. Küçük bir yatırım, büyük kazançlar getirebiliyor.

Hastane chiller sistemleri nasıl bakım yapılmalı? Önleyici bakım stratejileri burada devreye giriyor. Bir hastanenin chiller sisteminin yıllık bakım planı şöyle olmalı:

Enerji Verimliliği: Teknolojiyle Gelen Tasarruf

Hastane chiller sistemlerinde enerji verimliliğini artırmak, hem çevre hem de bütçe için kritik. 2024 yılında piyasada bulunan en verimli çözümler ve sağladıkları tasarruf oranları şöyle:

• Manyetik yataklı kompresörler: Sürtünme kayıplarını %90 oranında azaltıyor. Bir özel hastanede uygulanan manyetik yataklı chiller, yıllık 120.000 kWh enerji tasarrufu sağladı. Geleneksel sistemlere göre daha sessiz çalışması da cabası.
• Adaptif kontrol sistemleri: Gerçek zamanlı yük analizi yaparak chiller kapasitesini %30’a kadar optimize ediyor. İstanbul’daki bir üniversite hastanesinde kurulan adaptif kontrol sistemi, COP değerini 4.8’den 6.1’e çıkardı. Sistem, ihtiyaca göre kendini ayarlıyor.
• Isı geri kazanım üniteleri: Ameliyathanelerden atılan ısının %75’ini geri kazanarak sıcak su üretiminde kullanıyor. Bir devlet hastanesinde uygulanan sistem, yıllık 95.000 TL yakıt tasarrufu sağladı. Atık ısıyı değerlendirmek, hem ekonomik hem de çevresel açıdan mantıklı.
• Akıllı pompa sistemleri: Değişken hızlı pompalarla su debisini %40’a kadar azaltıyor. Bir eğitim hastanesinde yapılan pompa optimizasyonu, yıllık 60.000 kWh enerji tasarrufu sağladı. Suyun akış hızını ihtiyaca göre ayarlamak, enerji tüketimini doğrudan etkiliyor.
• Yapay zeka tabanlı tahminsel bakım: Sensör verilerini analiz ederek arızaları %95 doğrulukla öngörüyor. Bir özel hastanede uygulanan AI sistemi, beklenmedik duruş sürelerini %80 oranında azalttı. Makine öğrenmesi, bakım süreçlerini devrim niteliğinde değiştiriyor.

Hastane chiller sistemleri nasıl daha verimli hale getirilir? Sistem entegrasyonu burada kilit rol oynuyor. Örneğin, bir hastanede chiller sisteminin kojenerasyon ünitesi ile entegre edilmesi, toplam enerji verimliliğini %45 oranında artırabiliyor. Bu yaklaşımda, kojenerasyon ünitesinden elde edilen elektrik chiller kompresörlerini çalıştırırken, atık ısı da sıcak su üretiminde kullanılıyor. İki sistem bir arada çalıştığında, verimlilik katlanarak artıyor.

Yedeklilik ve Güvenilirlik: Kesintisiz Hizmetin Anahtarı

Hastane chiller sistemlerinde yedeklilik, hasta güvenliği için olmazsa olmaz. Uluslararası standartlar, en az N+1 yedeklilik seviyesini zorunlu kılıyor. Büyük ölçekli hastanelerde ise N+2 veya 2N konfigürasyonları tercih ediliyor. Peki bu konfigürasyonlar ne anlama geliyor?

• N+1 Konfigürasyonu: Toplam kapasitenin %110’unu sağlayacak şekilde tasarlanıyor. Bir chiller arızalansa bile sistem %100 kapasiteyle çalışmaya devam ediyor. Kritik alanlar için minimum gereksinim.
• N+2 Konfigürasyonu: Toplam kapasitenin %120’sini sağlıyor. İki chiller aynı anda arızalansa bile sistem çalışmaya devam ediyor. Büyük hastaneler için ideal.
• 2N Konfigürasyonu: Tamamen bağımsız iki sistem bulunuyor. Bir sistem tamamen devre dışı kalsa bile diğer sistem %100 kapasiteyle çalışıyor. En yüksek güvenilirlik seviyesi.

Hastane chiller sistemleri nasıl güvenilir hale getirilir? Elektrik kesintilerine karşı alınan önlemler de büyük önem taşıyor. İstanbul’daki bir özel hastanede uygulanan çözümler şöyle:

Hastane chiller sistemleri nasıl kesintisiz çalışır? Ekipman yedekliliği tek başına yeterli değil. Sistem sürekli izlenmeli ve anlık müdahale imkanları sağlanmalı. Örneğin, bir üniversite hastanesinde kurulan uzaktan izleme sistemi sayesinde, Chiller Arızaları ortalama 12 dakika içinde tespit edilerek müdahale süresi %70 oranında azaltıldı. Bu sistem, 7/24 çalışan bir kontrol odası ve mobil uygulama üzerinden gerçek zamanlı verileri sağlıyor. Teknoloji, sorunları daha oluşmadan önlemede büyük rol oynuyor.

Sürdürülebilirlik: Gelecek Nesillere Sorumlu Bir Altyapı

Hastane chiller sistemlerinde sürdürülebilirlik, hem enerji verimliliği hem de çevresel sorumluluk açısından ele alınmalı. 2024 yılında yürürlüğe giren Avrupa Yeşil Mutabakatı, hastanelerin karbon ayak izini %55 oranında azaltmasını zorunlu kılıyor. Peki hastane chiller sistemleri nasıl çevre dostu hale getirilir?

• Doğal soğutucu akışkanlar: R-134a yerine R-32 veya R-290 gibi düşük GWP değerine sahip akışkanlar kullanılıyor. Örneğin, R-32’nin GWP değeri 675 iken, R-134a’nın GWP değeri 1.430. Çevresel etki yarı yarıya azalıyor.
• Güneş enerjisi entegrasyonu: Fotovoltaik panellerle desteklenen chiller sistemleri, gündüz saatlerinde %40’a kadar enerji tasarrufu sağlıyor. Antalya’daki bir hastanede kurulan 500 kWp güneş enerjisi sistemi, yıllık 750.000 kWh elektrik üreterek chiller sisteminin %35’lik enerji ihtiyacını karşılıyor. Güneşin bol olduğu bölgelerde bu çözüm, altın değerinde.
• Atık ısı kullanımı: Chiller sistemlerinden atılan ısının sera ısıtmasında veya sıcak su üretiminde kullanılması. Bir devlet hastanesinde uygulanan sistem, yıllık 120 ton CO₂ emisyonunu önledi. Atık ısıyı değerlendirmek, hem ekonomik hem de çevresel açıdan mantıklı.
• Yağmur suyu toplama: Soğutma kulelerinde kullanılan suyun %60’ı yağmur suyu ile karşılanabiliyor. İstanbul’daki bir hastanede uygulanan sistem, yıllık 1.200 m³ su tasarrufu sağladı. Suyun değerini bilmek, gelecek için kritik.
• Enerji depolama sistemleri: Gündüz üretilen fazla enerjinin gece kullanılması için lityum-iyon bataryalar kullanılıyor. Bir özel hastanede kurulan 250 kWh kapasiteli enerji depolama sistemi, yıllık 45.000 TL elektrik tasarrufu sağladı. Enerjiyi depolamak, verimliliği artırıyor.

Hastane chiller sistemleri nasıl daha sürdürülebilir hale getirilir? Yaşam döngüsü analizi (LCA) yaklaşımı burada devreye giriyor. Bu yaklaşım, sistemin üretiminden bertarafına kadar olan tüm aşamalardaki çevresel etkileri değerlendiriyor. Örneğin, bir chiller sisteminin 20 yıllık yaşam döngüsü boyunca:

• %75’i enerji tüketiminden kaynaklanan karbon ayak izi
• %15’i üretim ve nakliye aşamasındaki emisyonlar
• %10’u bakım ve onarım süreçleri

Bu veriler, enerji verimliliğinin sürdürülebilirlik açısından ne kadar kritik olduğunu gösteriyor. Örneğin, COP değeri 5.0 olan bir chiller yerine COP değeri 7.0 olan bir chiller kullanmak, 20 yıllık süreçte 2.500 ton CO₂ emisyonunu önleyebiliyor. Küçük bir değişiklik, büyük bir fark yaratabiliyor.

Sıkça Sorulan Sorular

Hastane chiller sistemleri nasıl çalışır? Hastane chiller sistemleri, soğutucu akışkanın kompresör, kondenser, genleşme vanası ve evaporatörden oluşan bir çevrimle dolaşması prensibine dayanıyor. Kompresör, soğutucu akışkanı yüksek basınç ve sıcaklığa çıkarıyor. Kondenserde ısı atılarak akışkan sıvı hale geçiyor. Genleşme vanasında basınç düşürülerek akışkanın sıcaklığı düşüyor. Evaporatörde ise akışkan, hastane içindeki suyu soğutarak ısıyı alıyor ve çevrim yeniden başlıyor. Bu süreç, sürekli olarak tekrarlanıyor. Hastane chiller sistemlerinde hangi soğutucu akışkanlar kullanılır? 2024 yılında en yaygın kullanılan akışkanlar R-134a, R-32 ve R-1234ze. R-134a, güvenilirliği nedeniyle hala tercih ediliyor, ancak yüksek GWP değeri nedeniyle yerini yavaş yavaş R-32 ve R-1234ze’ye bırakıyor. R-32’nin GWP değeri 675 iken, R-1234ze’nin GWP değeri sadece 4. Ancak R-1234ze’nin yanıcılık riski nedeniyle özel güvenlik önlemleri gerektirdiğini unutmamak lazım. Tam olarak bilinmese de, yakın gelecekte daha çevre dostu alternatiflerin piyasaya çıkması bekleniyor. Hastane chiller sistemleri nasıl bakım yapılmalı? Hastane chiller sistemleri için önerilen bakım sıklıkları şöyle: günlük kontroller (su sıcaklığı, basınç), haftalık bakım (yağ seviyesi, filtre temizliği), aylık bakım (elektrik bağlantılarının kontrolü, titreşim ölçümü) ve yıllık bakım (kompresör revizyonu, ısı değiştirici temizliği). Ayrıca, ASHRAE 188 standardına göre Legionella riskini önlemek için aylık su testleri yapılmalı ve gerekirse dezenfeksiyon uygulanmalı. Bakımda ihmal, sistemin ömrünü kısaltır ve verimini düşürür. Hastane chiller sistemlerinde enerji verimliliğini artırmak için hangi teknolojiler kullanılabilir? Enerji verimliliğini artırmak için kullanılabilecek başlıca teknolojiler şunlar: değişken hızlı kompresörler (VSD), manyetik yataklı kompresörler, adaptif kontrol sistemleri, ısı geri kazanım üniteleri ve akıllı pompa sistemleri. Örneğin, bir hastanede uygulanan VSD teknolojisi, yıllık enerji tüketimini %25 oranında azaltabiliyor. Ayrıca, yapay zeka tabanlı tahminsel bakım sistemleri, arızaları %95 doğrulukla öngörerek beklenmedik duruş sürelerini minimize ediyor. Teknoloji, verimliliği artırmada büyük rol oynuyor. Hastane chiller sistemlerinde yedeklilik neden önemlidir? Hastane chiller sistemlerinde yedeklilik, hasta güvenliği ve operasyonel süreklilik açısından kritik. Ameliyathaneler, yoğun bakım üniteleri ve laboratuvarlar gibi kritik alanların 24/7 çalışması gerektiğinden, chiller sistemlerinde en az N+1 yedeklilik seviyesi şart. Büyük ölçekli hastanelerde ise N+2 veya 2N konfigürasyonları tercih ediliyor. Örneğin, N+1 konfigürasyonunda, bir chiller arızalansa bile sistem %100 kapasiteyle çalışmaya devam ediyor. Yedeklilik, hastanenin nabzının hiç durmaması demek. Hastane chiller sistemlerinde hijyen nasıl sağlanır? Hastane chiller sistemlerinde hijyen, ASHRAE 170 standardına uygun olarak sağlanıyor. Bu standart, boru malzemelerini (paslanmaz çelik veya bakır), su kalitesini (< 100 CFU/ml bakteri sayısı) ve filtreleme sistemlerini (5 mikron hassasiyetinde filtreler) belirliyor. Ayrıca, su sıcaklığının 7-12°C arasında tutulması ve pH değerinin 7.5-8.5 arasında olması gerekiyor. Legionella riskini önlemek için UV sterilizasyon ve periyodik su dezenfeksiyonu da uygulanmalı. Hijyen, hasta güvenliği için olmazsa olmaz. Hastane chiller sistemleri nasıl optimize edilir? Hastane chiller sistemlerinin optimizasyonu, enerji verimliliği, hijyen ve güvenilirlik açısından ele alınmalı. Enerji verimliliği için değişken hızlı kompresörler, adaptif kontrol sistemleri ve ısı geri kazanım üniteleri kullanılabilir. Hijyen için ASHRAE 170 standardına uygun su kalitesi ve filtreleme sistemleri uygulanmalı. Güvenilirlik için ise N+1 veya N+2 yedeklilik konfigürasyonları tercih edilmeli. Ayrıca, uzaktan izleme sistemleri ile anlık veriler takip edilerek olası arızalar önceden tespit edilebilir. Optimizasyon, sistemin tüm yönlerini kapsamalı. Hastane chiller sistemlerinde karşılaşılan en yaygın sorunlar nelerdir? Hastane chiller sistemlerinde en sık karşılaşılan sorunlar şunlar: dengesiz su debisi, Legionella riski, kondenser kirliliği, kompresör arızaları ve enerji verimliliği düşüklüğü. Bu sorunların çözümü için hidronik balans vanaları, UV sterilizasyon, periyodik temizlik, titreşim analizi ve değişken hızlı kompresörler gibi teknolojiler kullanılabilir. Örneğin, bir hastanede uygulanan balans ayarı, enerji tüketimini %15 oranında azaltabiliyor. Sorunları önceden tespit etmek, büyük masrafları önlüyor. Hastane chiller sistemleri nasıl olmalı? Her hastanenin ihtiyaçları farklı olsa da, temel prensipler değişmiyor: hasta güvenliği, enerji verimliliği, hijyen standartlarına uyum ve kesintisiz çalışma kapasitesi. İstanbul’daki bir özel hastanede uygulanan entegre chiller ve VRF sistemi, yıllık enerji maliyetlerini %32 oranında azaltırken, hasta memnuniyetini de artırdı. Doğru tasarım, hem finansal hem de operasyonel açıdan büyük fark yaratıyor. Hastanenizin ihtiyaçlarına özel çözümler için uzman ekibimizle iletişime geçebilirsiniz.
